工商業屋頂面積大，用電需求量大，安裝光伏發電站之后不僅可以滿足日常用電量，多余電量還可以并入國家電網換取收益。

那么，中小型工商業光伏電站如何建設呢?

1 確定安裝容量

確定光伏電站的安裝位置，電站不能存在建筑、樹木遮擋形成陰影；根據可用面積估算電站容量，每平方米可安裝組件容量為100W左右。

以一個可用面積大于10000m2的屋頂為例，可建設約1MW的小型工商業光伏電站。(注：屋面面積僅供參考，以實際建筑物屋面為準)

“水泥平屋頂裝光伏”

“廠房彩鋼瓦屋頂”

◆水泥平屋頂

水泥平屋頂要求設計為上人屋面，這樣既能滿足光伏系統對屋面所產生的荷載要求，又方便后期光伏系統的維護工作。結合不同地區的緯度信息、光伏組件設計最佳傾角，這樣可以達到最佳發電量。

◆廠房彩鋼瓦屋頂

由于廠房屋面多為非上人屋面，如果要在項目初期考慮增加光伏系統，建議加大廠房屋面荷載，取值建議大于0.7KN/m。

彩鋼瓦屋面光伏組件采用平鋪方式，角度采用屋面自然傾角。組件之間留有過人通道，方便人員檢修維護。

2 選擇并網方式

◆自發自用、余電上網

收益=度電補貼+賣電收益+節省電費

自發自用，余電上網的并網模式適合白天用電量較大的廠房，自用比例越高，成本回收周期越短。

◆全額上網

收益=度電補貼+賣電收益

全額上網的并網模式，適合白天用電量較少的廠房，并網簡單，享受全額上網電價。

3 設備選型

◆光伏組件

根據項目要求、成本、轉換效率和可用面積、選擇光伏組件。

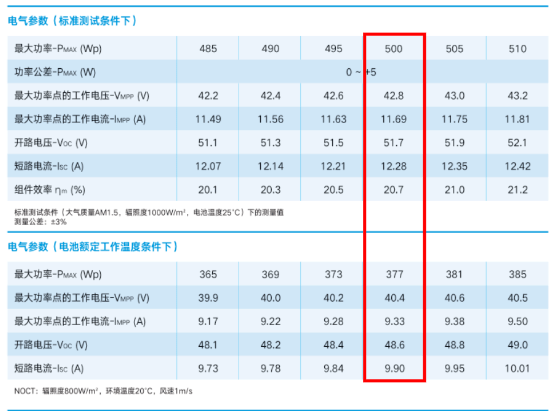

可選用分布式市場比較常用的500W組件，組件轉化效率為21.2%，電氣參數如下圖。

◆光伏逆變器

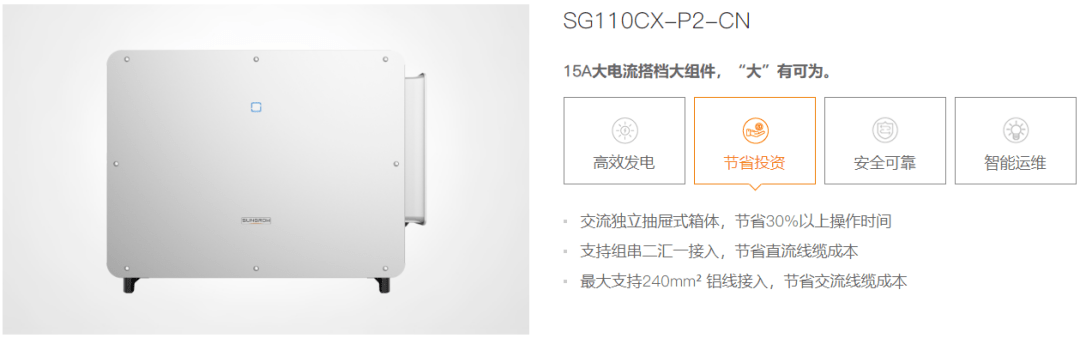

根據組件的電氣參數，最大功率點的工作電流約12A。可選擇市面上主流逆變器—陽光SG110CX-P2-CN逆變器，此款逆變器最大直流輸入15A，能夠全面適配當下大功率組件，同時支持1.4及以上超配，節約初始投資。

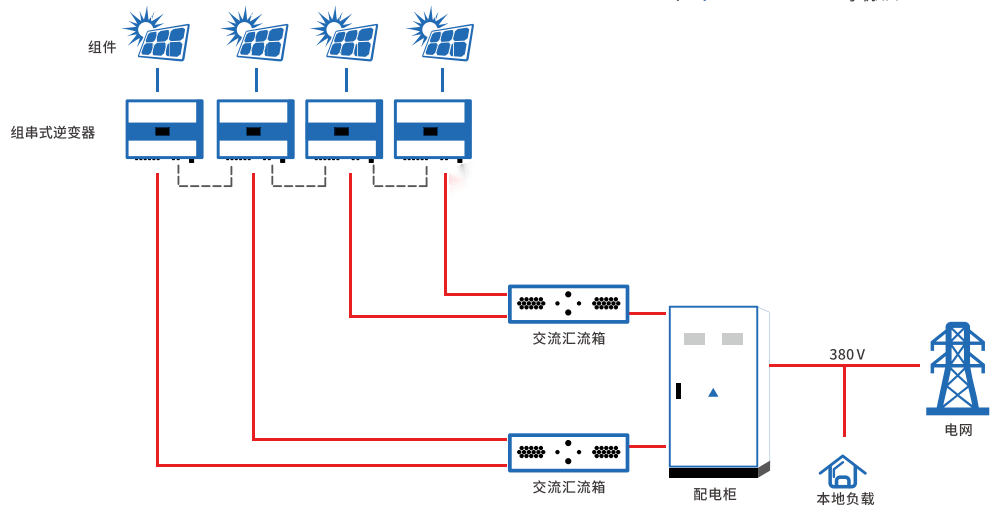

以1MW光伏電站并網為范例，逆變器安裝方式：每18塊組件為一串，接14串到逆變器，僅需8臺逆變器。

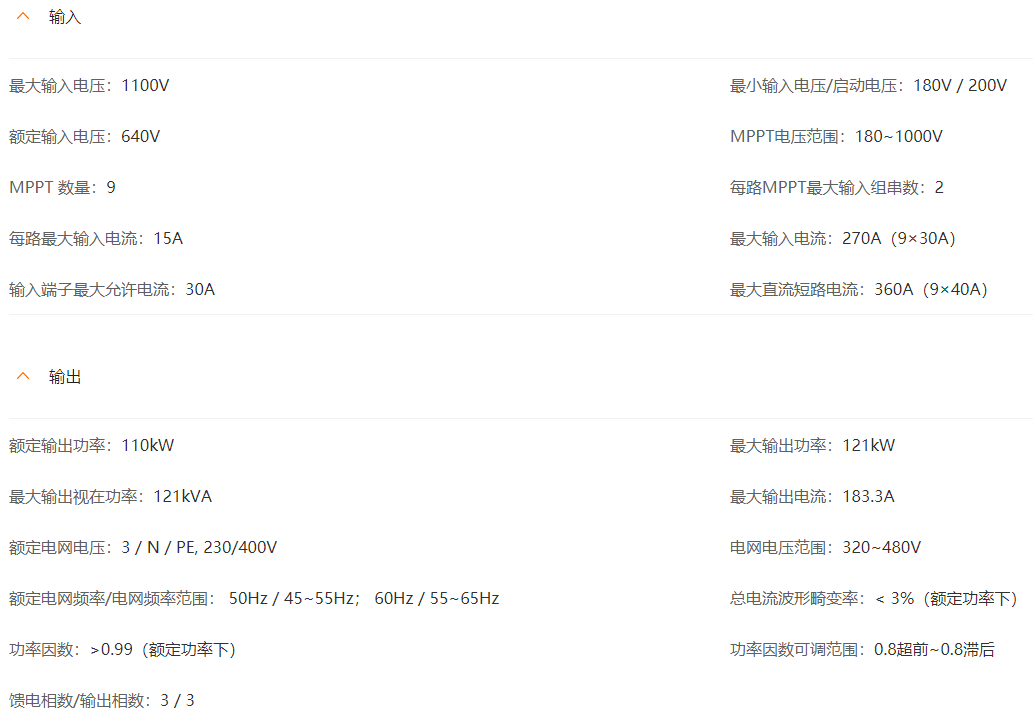

具體參數如下：

◆交流匯流箱

交流匯流箱根據項目所選用的逆變器臺數，可選取多匯——匯流箱。按實際需要選擇二匯一、四匯一都可。

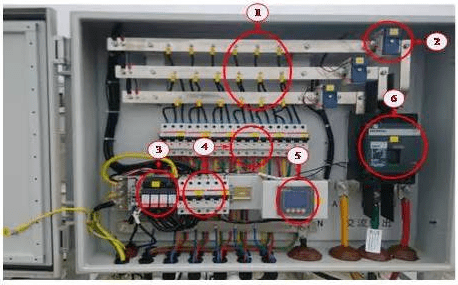

①匯流排; ②電流互感器; ③防雷器; ④支路空開; ⑤電流/電壓表; ⑥匯流斷路器

◆逆變器與組件的匹配電壓要求

1)組串工作電壓處于逆變器的MPPT電壓范圍內并且大于啟動電壓;

2)同一路MPPT中，不同組串中組件串聯數量相同，所串聯的電池板規格一致;

電流要求：組件串聯后電流不大于逆變器最大輸入電流;

電纜要求：組件串并聯中要求電纜接線合理，盡量減少直流電纜長度，減少損耗。

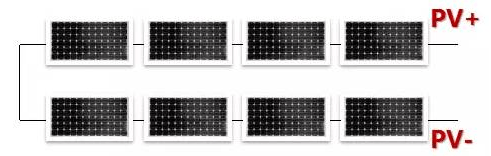

正確連接

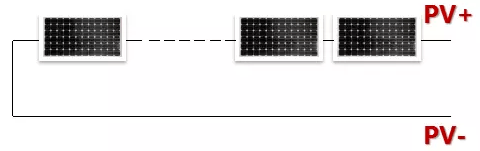

錯誤連接

交直流線纜直流電纜要求：直流電纜一般選擇光伏認證專用線纜，光伏陣列到逆變器的直流電纜長度應盡可能短，以減少線纜上的功率損耗。

交流電纜要求：交流線纜主要用于逆變器交流側至交流并網箱或交流并網柜。線纜選型參考標準《電力工程電纜設計規范》GB 50217。

銅線纜設計：SG110CX-P2-CN交流輸出線纜推薦采用YJV-0.6/1kV 4*70 mm2+1*35mm2；

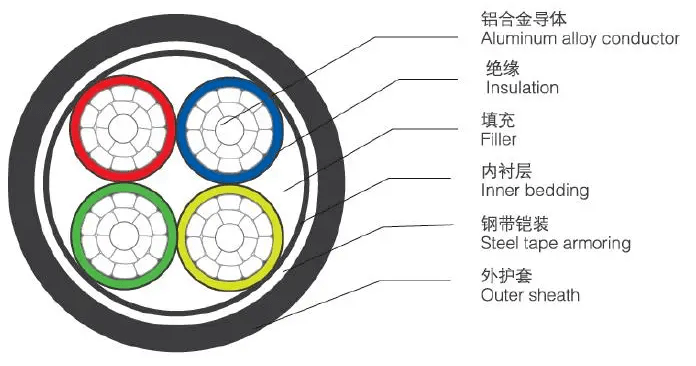

鋁線纜設計：SG110CX-P2-CN交流輸出線纜推薦采用YJLHV-0.6/1kV 4*120mm2+1*70mm2

4 系統安裝要求

組件排布組件朝向：理想的安裝方位角是正南;

組件傾角：系統最佳傾角近似于當?shù)鼐暥冉牵蛘吒鶕?jù)屋頂結構，組件平行于屋頂坡度鋪設，使用角度測量?jī)x可測量?jī)A角;

組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。以廣州地區(北緯23°)為例：

◆組件安裝要求

1)支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距，實現對流降低組件溫度;

2)支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的;

3)支架應保證組件底部高于底面不小于15CM，以避免組件浸水和雨水濺落組件表面。

水泥平屋頂固定支架；水泥配重塊常規尺寸300*300*300mm；若當?shù)丶撅L(fēng)較多，需適當增大配重塊。

◆逆變器安裝要求

1、盡量避免安裝在陽光直射區域。

2、盡量避免安裝在易受雨淋的位置。

3、安裝位置需通風散熱較好。

保護接地電氣接地可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，和保護人體觸碰帶電金屬部件時不會遭受電擊傷害。

電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。

組件：組件的鋁合金邊框與支架進行連接，再通過引線完成可靠接地。

逆變器：交流接線端子的PE端和機箱外殼的PE接地。

配電柜：使用接地線連至接地排上或者就近框架接地。

1組件間接接地

2組件與支架間接地線

3支架與防雷帶

防雷接地光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要防雷接地，將浪涌電流導引至地下起到保護系統的作用。

接地體：接地體采用直徑為10/12mm的圓鋼，長度一般為0.6m左右，接地電阻應不大于4Ω。

5 系統配置

◆以1MW光伏電站并網為例

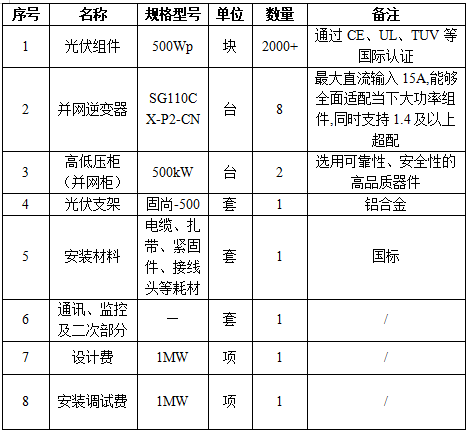

1MW光伏電站系統配置參考

◆項目審核需要提交哪些資料？

光伏系統建設完成后，需要向供電公司提供項目審核所需材料（部分地區可能有所不同），如下圖所示。
